盘点旋转编码器常见的故障及解决方法

2018年11月15日 14:12 来源: 作者:工程师之余 我要评论(0)
标签:旋转编码器(42)编码器(902)电源(3404)

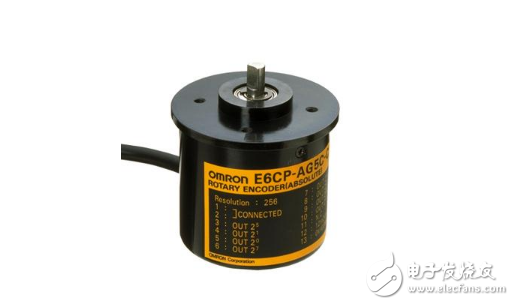

关于旋转编码器,是属于一种编码器当中的一种类型,这是一种光电式旋转测量装置,他将被测的角位移直接转换成数字信号,即高速脉冲信号。在工业操控方面可谓是很重要的元器件部件。在我们的使用过程中,难免使用时间长了就会出现故障,那该怎么办呢?下面将盘点一下那些旋转编码器常见的故障并进行解答。 盘点旋转编码器常见的故障及解决方法 旋转编码器无法产生正确波形 这个问题是旋转编码器自身出现故障,比如内部组件损坏,致使无法产生正确的波形,最终导致不能正常工作。解决方案:如果旋转编码器出现这种情况,解决的办法是更换编码器。 旋转编码器在旋转过程中有时会出现漏检测的现象 像这种问题大部份是软件问题造成的,一般是MCU查询检测的时间较长,扭太快会导致漏检测,解决的方法是缩短查询检测时间间隔。 旋转轴会变形 这种情况一般是由于安装时固定螺母或锁紧电位器的锁紧螺母过分拧紧,这里给到的建议是在螺母锁紧后,转轴要比螺母表面高出大约lmm以上。 旋转不灵活 在编码器运行的过程中是采用的是同轴运转的方式,所以会出现旋转不灵活的状况,那么是哪些现象导致这种现象的发生呢?一般是因为在安装的时候设备和轴之间的衔接润滑出现一些问题,或者是因为内部的轴里面出现了一些尘土或者有一些杂质影响到编码器轴的运转。出现这种状况一般采用的是措施就是在上面滴上少量汽油,这样才会帮助编码器进行更换的运转。 盘点旋转编码器常见的故障及解决方法 旋转编码器+5V电源电压过低 引起该现象的原因是电源故障或编码器内部组件电阻偏大而损耗了电压,这种情况要维修电源或更换编码器内部组件,一般电压不能低于4.75V。 旋转编码器的屏蔽组件没有装备或脱落 这样会引起干扰信号涉入,导致波形不稳定,最终造成编码器工作不精准,这点要注意屏蔽组件的配备。 接触不良 分有两种情况,第一种簧片弹性不足时,第二种是引出脚和碳膜层之间接触不良。这两种情况均可以采取修复,第一种情况将簧片接点和簧片根部适当向下压,第二种情况则是利用钳子将引出脚处夹紧。 盘点旋转编码器常见的故障及解决方法
