浅析功率分析仪与电能质量分析仪的不同

2018年11月08日 15:02 次阅读
不同的分析仪龙8国际娱乐网站不一样、功能不一样、用途不一样,下面对功率分析仪与电能质量分析仪之间的不同进行一个分析。 功率分析仪主要用来测量电机、变频器、变压器等功率转换装置的功率、效率等参量。被广泛用于混合动力电动汽车、电动车、太阳能发电、风力发电、变频器、变频电机和燃料电池等的测试。部分分析仪,如WP4000变频功率分析仪,还具备实时波形、波形数据记录及谐波分析等功能。 浅析功率分析仪与电能质量分析仪的不同 电能质量分析仪是针对电网中的电能质量问题进行测试分析的仪器,需要关注电能质量参数的地方都会要用到这种仪器。主要应用集中在:焊接车间、电信机房、配电所、检测认证机构、教育教学、电梯能耗测试等等领域,市面上还有种设备叫做电能质量在线监测设备,主要用在变电站,电科院,新能发电等等在线监测领域。 浅析功率分析仪与电能质量分析仪的不同 不同的地方有很多,具体如下 1、定义:功率分析仪主要用来测量电机、变频器、变压器等功率转换装置的功率、效率等参量。电能质量分析仪 ,是对电网运行质量(电压质量、电流质量、供电质量和用电质量)进行检测及分析的专用便携式产品。 2、带宽:,功率分析仪带宽较高,功率分析仪能最高可达到5M;而电能质量分析仪带宽固定为工频。 3、功能:功率分析仪能测量用电功率和其他电参数,并支持谐波闪边分析、频谱分析、采样波形显示和矢量图等;而电能质量分析仪主要应用于电网测量电能的质量、支持谐波、闪边分析、波形显示等。 4、精度:功率分析仪使用数字计算准确测量有功功率、无功功率和功率因素等,测量精度高;而电能质量分析仪在功率因素很低的情况下,电能质量分析仪功率测量严重测不准。 5、耦合:功率分析仪使用DC耦合(可以测量DC和AC);而电能质量分析仪只有AC耦合(只能测量AC)。 6、外观上也有着很大的出入。 浅析功率分析仪与电能质量分析仪的不同

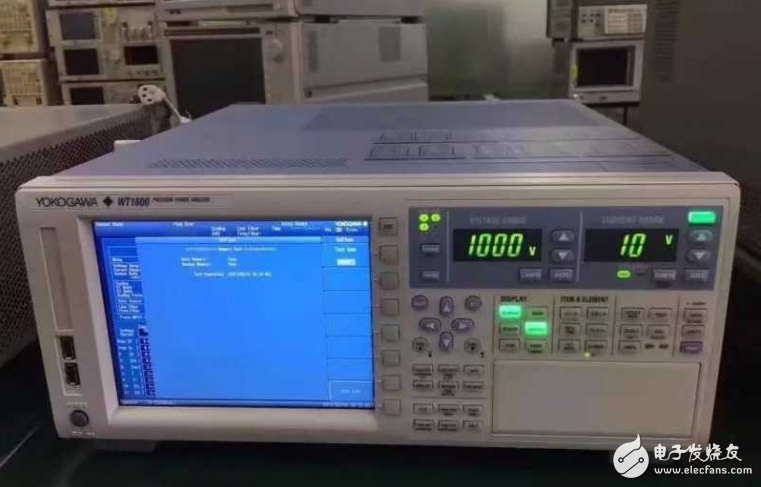

功率分析仪
浅析功率分析仪与电能质量分析仪的不同

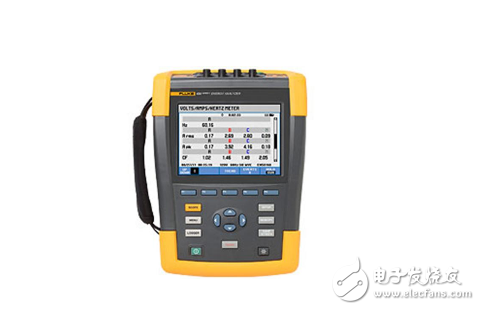

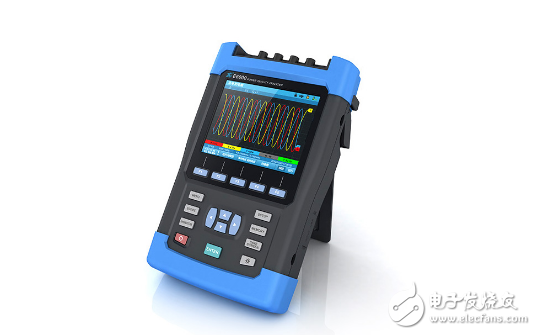

电能质量分析仪
